Soulnote E-2
PHONO-VORSTUFE – erhältlich in Premium Silber / Premium Schwarz
Der E-2 unterstützt sowohl herkömmliche MC/MM-Tonabnehmer als auch fotoelektrische Tonabnehmer von DS Audio durch die technische Zusammenarbeit mit DigitalStream. Er ist ein All-in-One-Phono-Equalizer, der die Wiedergabe mit einer ganzen Reihe von Phono- Tonabnehmern ermöglicht.
TECHNOLOGIE
Non-NFB-Phono-Equalizer-Schaltungen für fotoelektrische Tonabnehmer
Die Equalizer-Komponenten basieren auf differentiellen Emitter-Bypass-Kanälen mit neuen Schaltkreisen, die die Impedanz der Schaltkreise deutlich senken. SOULNOTEs originale, perfekt ausbalancierte Non-NFB-Schaltungen sind frei von elektrischem Stress und benötigen weder eine Phasenkompensation noch weisen sie Bandbegrenzungen auf. Diese Schaltkreise können vollständig mit fotoelektrischen Tonabnehmern betrieben werden, die nicht durch das Gewicht und die induktiven Widerstandsbeschränkungen von Spulen und magnetischen Schaltkreisen behindert werden. Die Kombination des außergewöhnlichen Einschwingverhaltens des fotoelektrischen Systems mit der Non-NFB-Schaltung führt zu einem schockierend lebendigen und lebendigen Klangbild.
MC LOAD-Schaltung
Der E-2 ist mit sechs Arten von Lastimpedanz-Schaltfunktionen ausgestattet, um das Beste aus den verwendeten MC-Tonabnehmern herauszuholen.
Eingänge für den Anschluss an vier Arten von Systemen
Der E-2 ermöglicht den gleichzeitigen Anschluss und das Umschalten zwischen vier Eingängen: Symmetrische MC-Eingänge, unsymmetrische MC/MM-Eingänge (2 Typen) und spezielle Eingänge für fotoelektrische Cartridges.
MM-Lastschaltung
Drei Arten von Schaltfunktionen für die Tragfähigkeit werden eingesetzt, um die extremen Fähigkeiten der MM-Catridges zu demonstrieren.

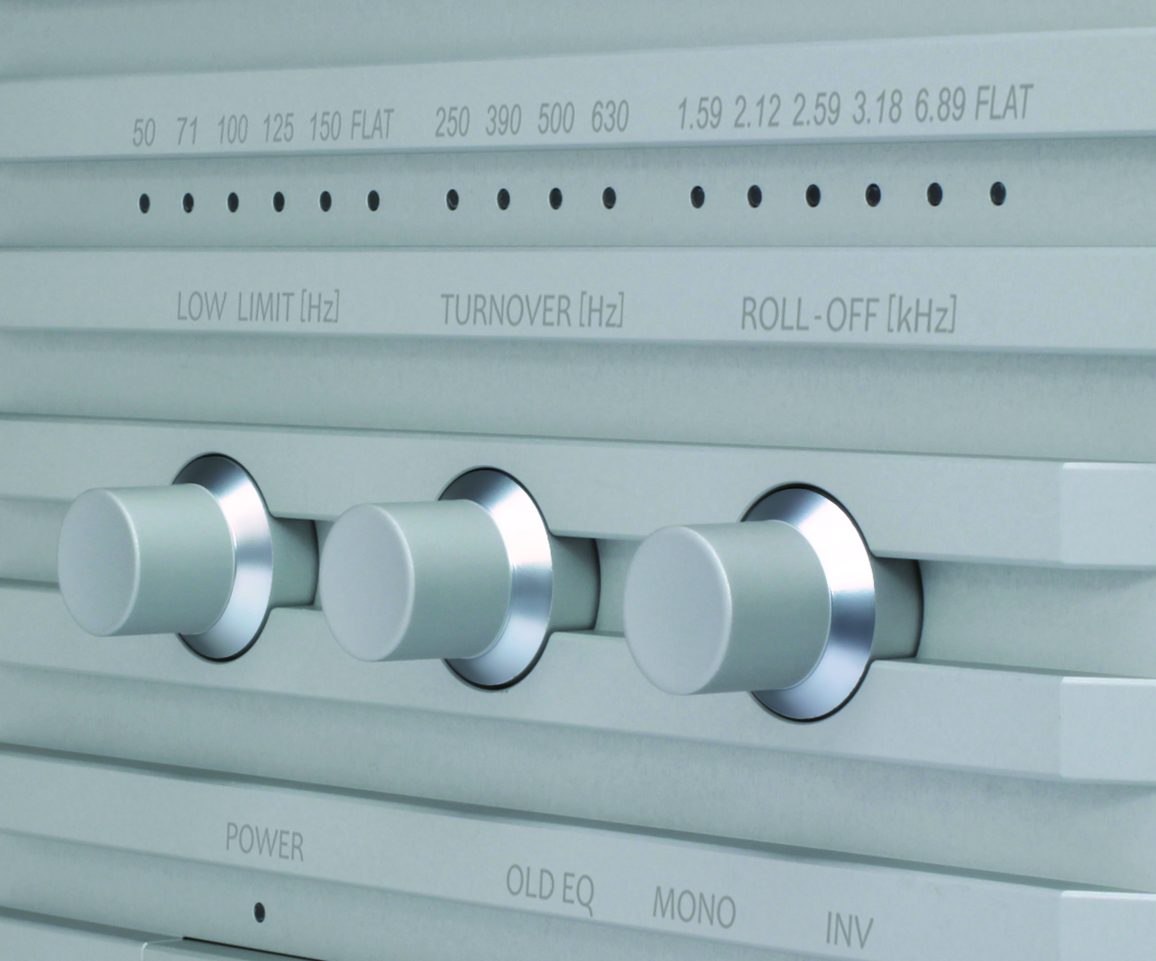

Breite Unterstützung von EQ-Kurven aus der Zeit vor der Einführung von RIAA (mit MC/MM)
Sechs Arten von Roll-Off (Dämpfungsfrequenz im hohen Bereich), vier Arten von Turn Over (Verstärkungsfrequenz im niedrigen Bereich) und sechs Arten von Low Limit (Verstärkungsgrenze im ultratiefen Bereich) sind alle unabhängig voneinander und können einzeln geändert werden.
Zusammen bieten sie insgesamt 144 Kurventypen, von Decca und Columbia bis hin zu den ersten SP- Platten (mit Flat Response). Mit Hilfe dieser individuellen Einstellknöpfe können Sie die am besten geeignete Equalizer-Kurve auswählen oder alternativ das mitgelieferte Equalizer-Kurvenblatt verwenden, um die Equalizer-Kurve individuell anzupassen. Wir verwenden vor allem mechanische Relais zum Umschalten der Equalizerkurve und legen Wert auf die Klangqualität.
Perfekt symmetrische Non-NFB-Phono-Equalizer-Schaltungen (mit MC/MM)
Der Differenzverstärker hat eine präzise RIAA-Charakteristik als Ergebnis der symmetrischen Lastschaltungen und verwendet SOULNOTEs originale, perfekt symmetrische Non-NFB-Schaltungen, um die Unzulänglichkeiten herkömmlicher NF- und CR-Schaltungen zu beseitigen. Die Platinen für den rechten und linken Kanal sind völlig unabhängig voneinander, während die Dual-Mono- Konfiguration eine präzise und weitläufige räumliche Darstellung ermöglicht.
Massiver 400 VA Ringkerntransformator und Hochgeschwindigkeits-Non-NFB-Netzteil
Die Verwendung eines extrem leistungsstarken bifilar gewickelten 400-VA-Transformators als eine Einheit enthüllt das inhärente Potenzial des GND und der Stromversorgung. Die Kombination aus mehreren parallel geschalteten Kondensatoren mit geringer Kapazität und einem Hochgeschwindigkeits-NFB-Regler führt zu einer feinfühligen Wiedergabe, die ein absolut akkurates Klangbild erzeugt, das winzige klangliche Details wie die von der Bühne aufsteigende Luft wiedergibt.
Wechselrichter-Funktion
Der E-2 ist mit einer Inverterfunktion ausgestattet, die zwischen HOT und COLD der symmetrischen Ausgänge umschaltet, um Klangverfälschungen durch die Schaltungen zu vermeiden.
Low-Gain-Funktion
Der E-2 verfügt über eine Low-Gain-Funktion, die den Ausgangspegel in Abhängigkeit von der verfügbaren Aussteuerungsreserve angeschlossener Vorverstärker etc. reduziert.
MONO-Modus
Der E-2 verfügt über einen Mono-Schalter, um den linken und rechten Kanal in Mono auszugeben.
Entmagnetisierungsfunktion (mit MC/MM)
Mit dieser Funktion werden die Eingänge verkürzt. Wenn Sie diese Funktion aktivieren, kann der Tonabnehmer während der Plattenwiedergabe effektiv entmagnetisiert werden. Sie kann auch als MUTE-Funktion verwendet werden, wenn die Nadel auf der Schallplatte aufsetzt.
Symmetrischer Ausgang
Ein starker, symmetrischer Ausgang wird durch den Einsatz eines vollsymmetrischen Non-NFB- Pufferverstärkers erzielt, der sogar in der Lage ist, Lautsprecher anzusteuern.
SPEZIFIKATIONEN
Eingangsempfindlichkeit | MC: 0,4mV / MM: 4mV / OPT: 50mV |
Verstärkung | MC: 72dB / MM: 52dB / OPT: 30dB |
Nennleistung | Symmetrischer Ausgang: 2,8V |
RIAA-Abweichung | ±0,2dB |
MC Lastwiderstand | 3ohm, 10ohm, 30ohm, 100ohm, 300ohm, 1kohm |
MM Lastkapazität | 100Ｐ, 200Ｐ, 350Ｐ |
MM Lastwiderstand | 47kohm |
Equalizer-Frequenz ROLL-OFF [KHz] | 1.59, 2.12 (RIAA), 2.59, 3.18, 6.89, FLAT |
Equalizer-Frequenz TURNOVER [Hz] | 250, 390, 500 (RIAA), 630 |
Equalizer-Frequenz LOW LIMIT [Hz] | 50 (RIAA), 71, 100, 125, 150, FLAT |
Netzspannung | 230V AC 50Hz |
Leistungsaufnahme | 48W |
Außenabmessungen Hauptgerät | 430(B) × 160(H) × 410(T)mm |
Gewicht | 20kg |
Zubehör | Spikes, Netzkabel |
HINWEISE ZU DIESEM PRODUKT
Temperatur-Einstellungen:
Die Stromkreise in SOULNOTE Produkten basieren auf Lösungen, bei denen Klangqualität und Sicherheit an erster Stelle stehen. Funktionalität und Klangqualität verbessern sich im Allgemeinen, wenn die Transistoren bei höherer Temperatur arbeiten.
Vibrationsgeschütztes Gehäuse:
SOULNOTE Produkte legen höchsten Wert auf Klangqualität, daher sind die obere Abdeckung, das Gehäuse und andere Komponenten nicht vibrationsisoliert.
Bezüglich der Verwendung von Reinigern für elektronische Geräte und Kontaktverjüngungsprodukten auf SOULNOTE Produkten:
Handelsübliche Reiniger für elektronische Geräte und Produkte zur Kontaktauffrischung können die Harzkomponenten der SOULNOTE AC-Eingänge beschädigen. Verwenden Sie diese Art von chemischen Produkten nicht für SOULNOTE-Geräte.
