Soulnote A-3 Core

Vollständige Massetrennung des linken und rechten Kanals

Die spezielle Massetrennung aus dem Vorverstärker P-3 findet nun den Einzug im Leistungsverstärker A-3 Core sowie auch im Vollverstärker A-3. Der A-3 Core erreicht die Erdungsfreiheit des Endverstärkergehäuses durch einfache Non-NFB-Schaltungen und ein optimiertes Design aller eingesetzten Bauteile. Diese Konstruktion erzielt eine Minimierung von Hochstromschleifen und gleichzeitige Eliminierung von Induktivitätskomponenten. Aus diesem aufwendigen Aufbau entstand der High End Stereo-Endverstärker A-3 Core mit vollständig getrenntem linken und rechten GND und erzielt ein absolut lebendiges Klangbild.

Single Push-Pull-Ausgangsstufe

Die Ausgangsstufe verwendet eine Single-Push-Pull-SEPP-Schaltung mit einem TO3-Bipolartransistor (Metall-CAN-Typ), wie er auch im M-3 verwendet wird. Sie ermöglicht eine ergreifende Musikwiedergabe von den tiefsten bis zu den höchsten Frequenzen. Eine mitreißende Musikwiedergabe ist das Ergebnis des Single-Push-Pull-Schaltkreises, der die Reinheit der Mikro-Zeitachse nicht beeinträchtigt.

4-stufige Darlington-Konfiguration mit leistungsstarker Vorstufe und Verstärker

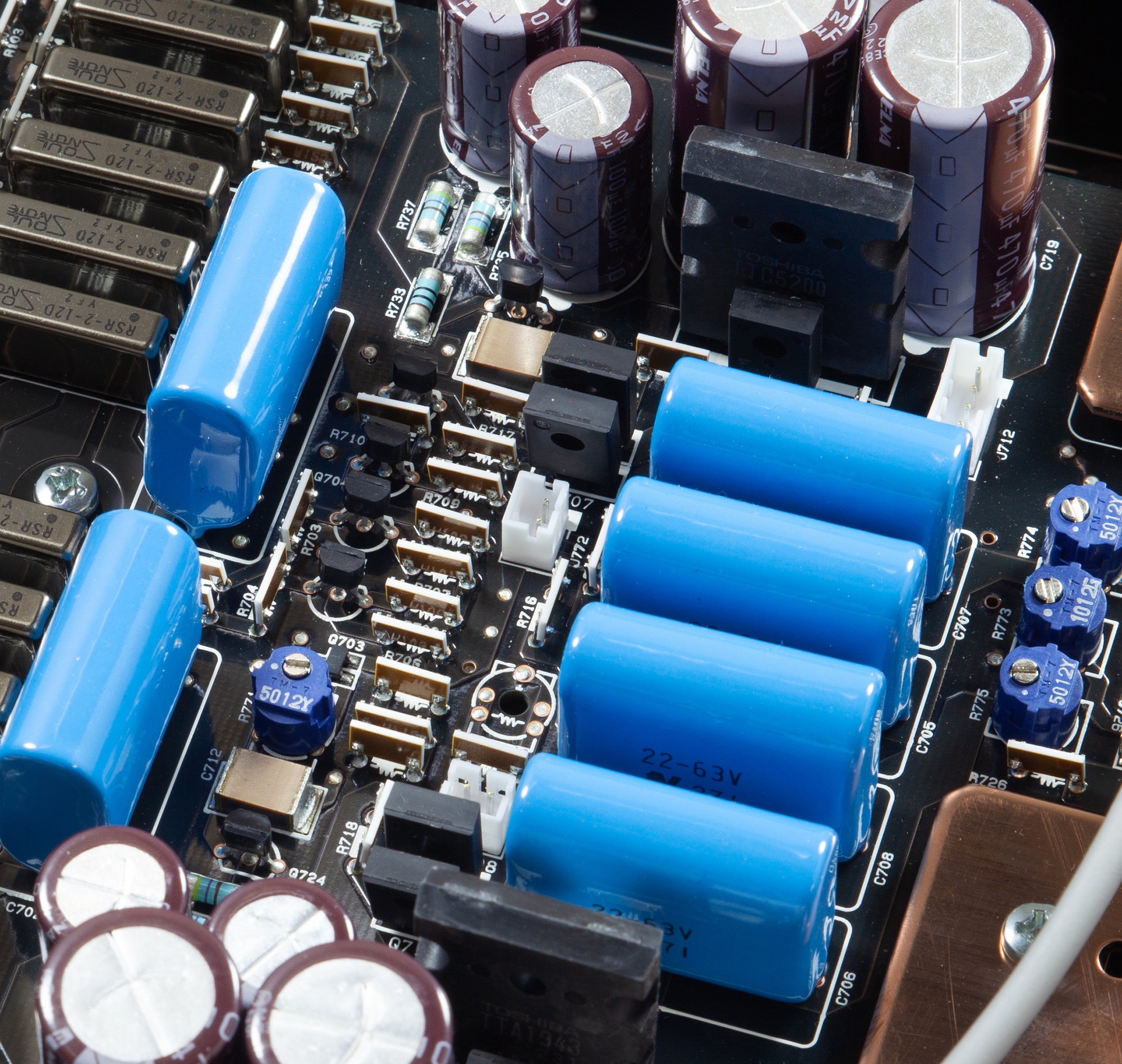

Um die TO3-Transistoren (Metall-CAN-Typ) problemlos ansteuern zu können, werden sowohl im Verstärker als auch in der Vorstufe extrem leistungsstarke TO3P-Transistoren verwendet. Die Gewährleistung einer perfekten und ausgeglichenen Stromzufuhr bis zum unteren Ende ohne Rücksicht auf HF-Schwankungen bei hohen Strömen ermöglicht sowohl eine tiefe Ausdruckskraft als auch einen spannenden Groove.

Kühlkörper aus Kupferschienen

Eine leichte und kompakte Kupferplatte wird als Hauptkühlkörper verwendet. Dieser Kühlkörper dient gleichzeitig als Stromschiene für die Stromversorgung des TO3-Transistors (Metall-CAN-Typ) und seine Anschlüsse können durch diese Kupferplatte direkt mit der darunterliegenden Platine montiert werden. Dadurch entfällt die Verdrahtung, die ein Nachteil des typischen Aufbaus eines TO3-Transistors ist. Die durch die Induktionskomponente verursachte Instabilität wird überwunden, während gleichzeitig eine Verschlechterung der Klangqualität vermieden wird, die durch das Dumping der Isolationsfolie auf dem Gerät verursacht wird. Die Klangqualität ist ebenfalls äußerst beeindruckend, mit einem Gefühl der Freiheit und Transparenz aufgrund der physischen Unabhängigkeit des Kühlkörpers vom Gehäuse. Darüber hinaus sind beim A-3 Core die Stromversorgungsplatine und die Verstärkerplatine durch einen Sammelschienenkühlkörper verbunden, der auch als strukturelles Element zur Bildung eines Blocks dient. Es handelt sich also um einen Kühlkörper, der "vier Fliegen mit einer Klappe" schlägt.
