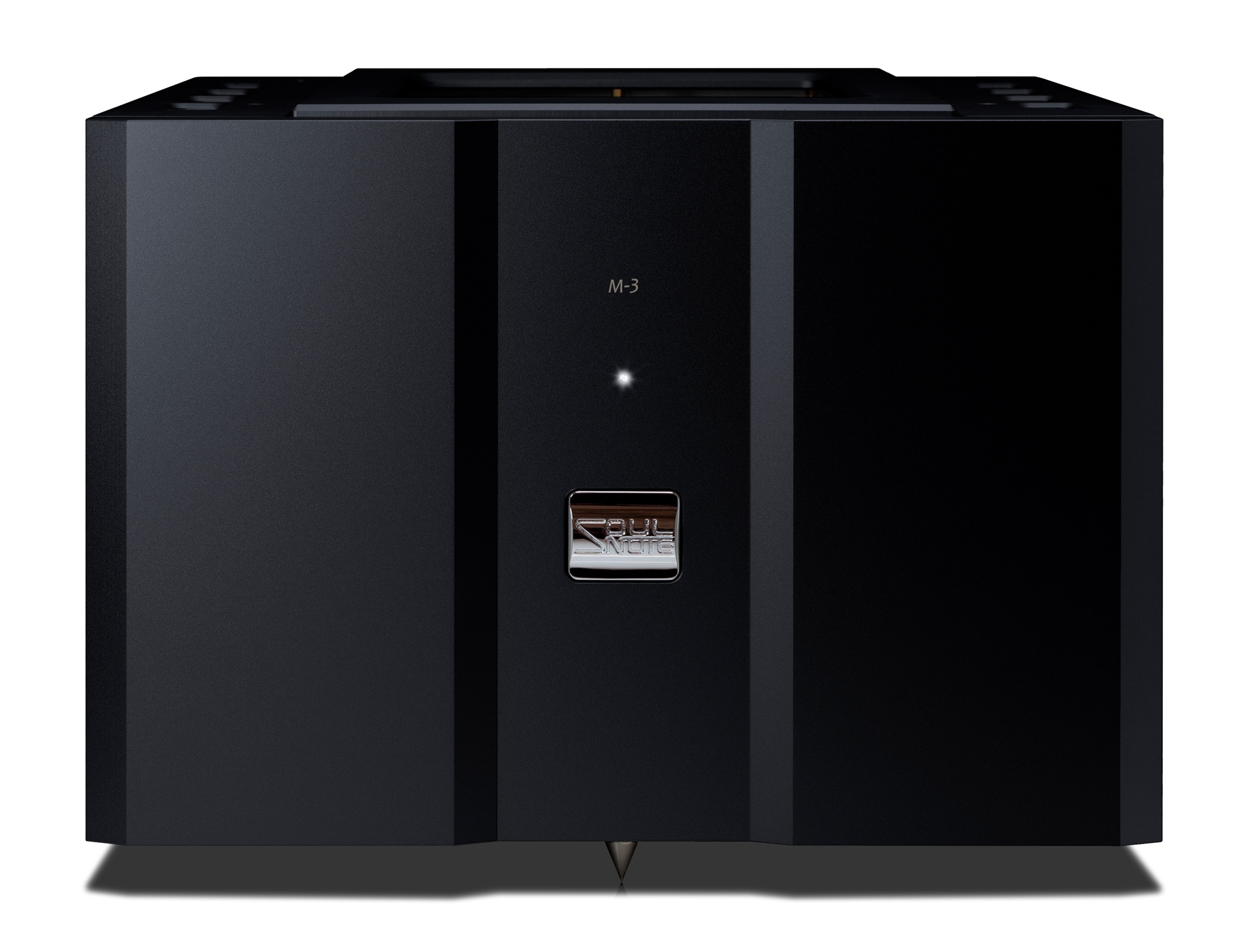

Soulnote M-3X
MONOBLOCK-LEISTUNGSVERSTÄRKER – erhältlich in Premium Silber / Premium Black
TECHNOLOGIE
Eine leistungsoptimierte Weiterentwicklung des M-3
Der M-3X ist eine überarbeitete Hochstrom-Version des bisherigen M-3. Der entscheidende Unterschied liegt in der neuen parallelen Push-Pull-Endstufe, die durch präzise Transistorpaarung eine deutlich höhere Stromlieferfähigkeit ermöglicht – gegenüber der klassischen Single Push-Pull-Architektur des M-3. Dadurch konnte die Leistung erheblich gesteigert werden – und das, ohne die räumliche Abbildung oder die klangliche Durchsetzungskraft der ursprünglichen Verstärkerarchitektur zu beeinträchtigen. Das Ergebnis: Eine faszinierende Kombination aus feiner Klangauflösung und beeindruckender Kraft.
Neue Methode zur exakten Transistorpaarung
SOULNOTE hat eine neue Methode zur präzisen Paarung von Transistoren entwickelt, um Unterschiede im hFE (Stromverstärkungsfaktor, also das Verhältnis von Basisstrom zu Kollektorstrom) auszugleichen. Der hFE variiert während der Musikwiedergabe durch Stromschwankungen – und damit auch über die Zeit.
Um diese Schwankungen zu minimieren, wird der hFE-Wert vieler Transistoren bei verschiedenen Stromstärken gemessen. Anschließend wird die sogenannte euklidische Distanz (ein mathematisches Maß für die Ähnlichkeit zweier Werte) zwischen allen möglichen Kombinationen berechnet. Nur Transistoren, deren Werte extrem dicht beieinanderliegen, werden paarweise verwendet – was in der Praxis einem identischen Verhalten entspricht. Dadurch entsteht eine „verwischungsfreie“ parallele Push-Pull-Endstufe, die so präzise arbeitet wie eine perfekt symmetrische Einzelkonfiguration.

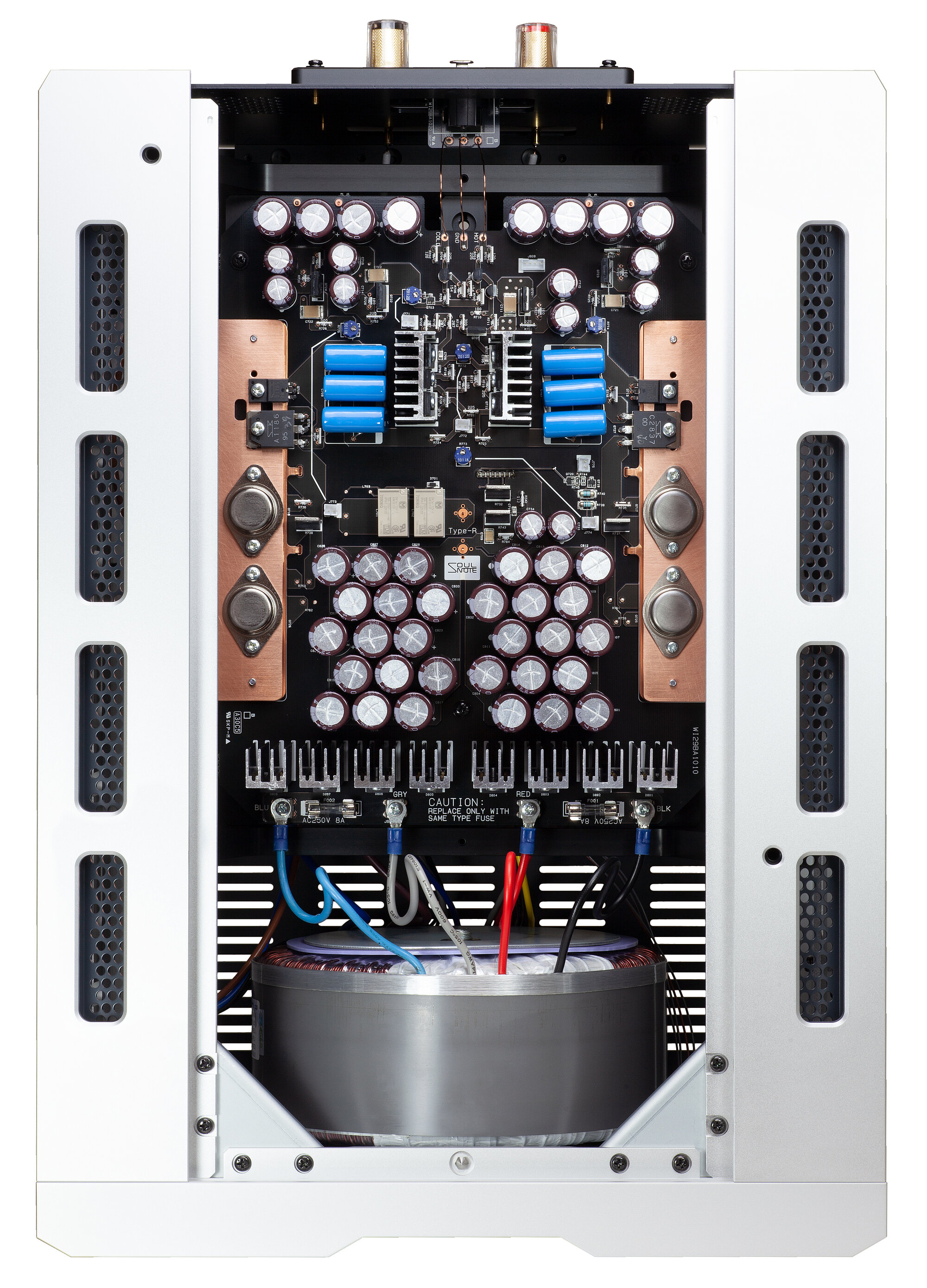

Parallele Push-Pull-Endstufe mit vierstufiger Darlington-Schaltung
Der M-3X nutzt eine parallele Push-Pull-Endstufe, realisiert mit TO-3-Leistungstransistoren im robusten Metallgehäuse, unterstützt von leistungsstarken TO-3P-Treibertransistoren. Diese Kombination ergibt vier Darlington-Schaltungen – zwei pro Kanal –, die selbst komplexe Lautsprecherlasten mit hoher Kontrolle und Stabilität ansteuern.

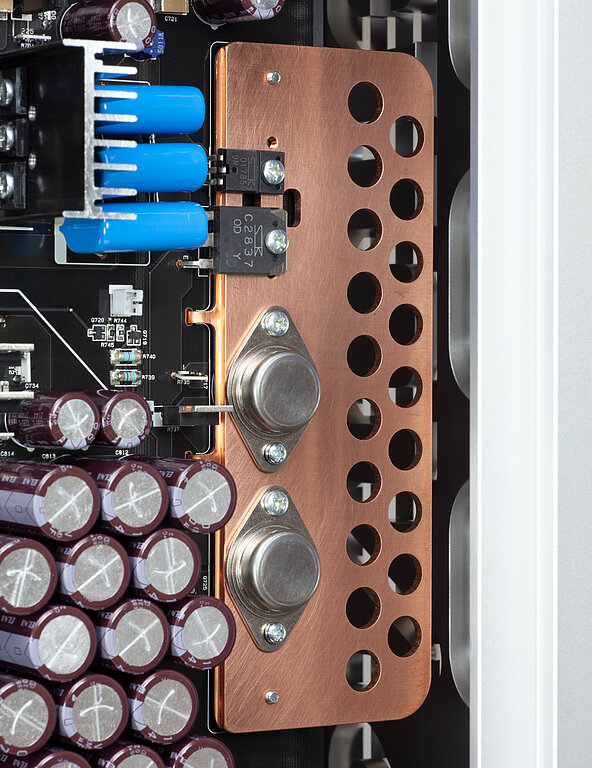

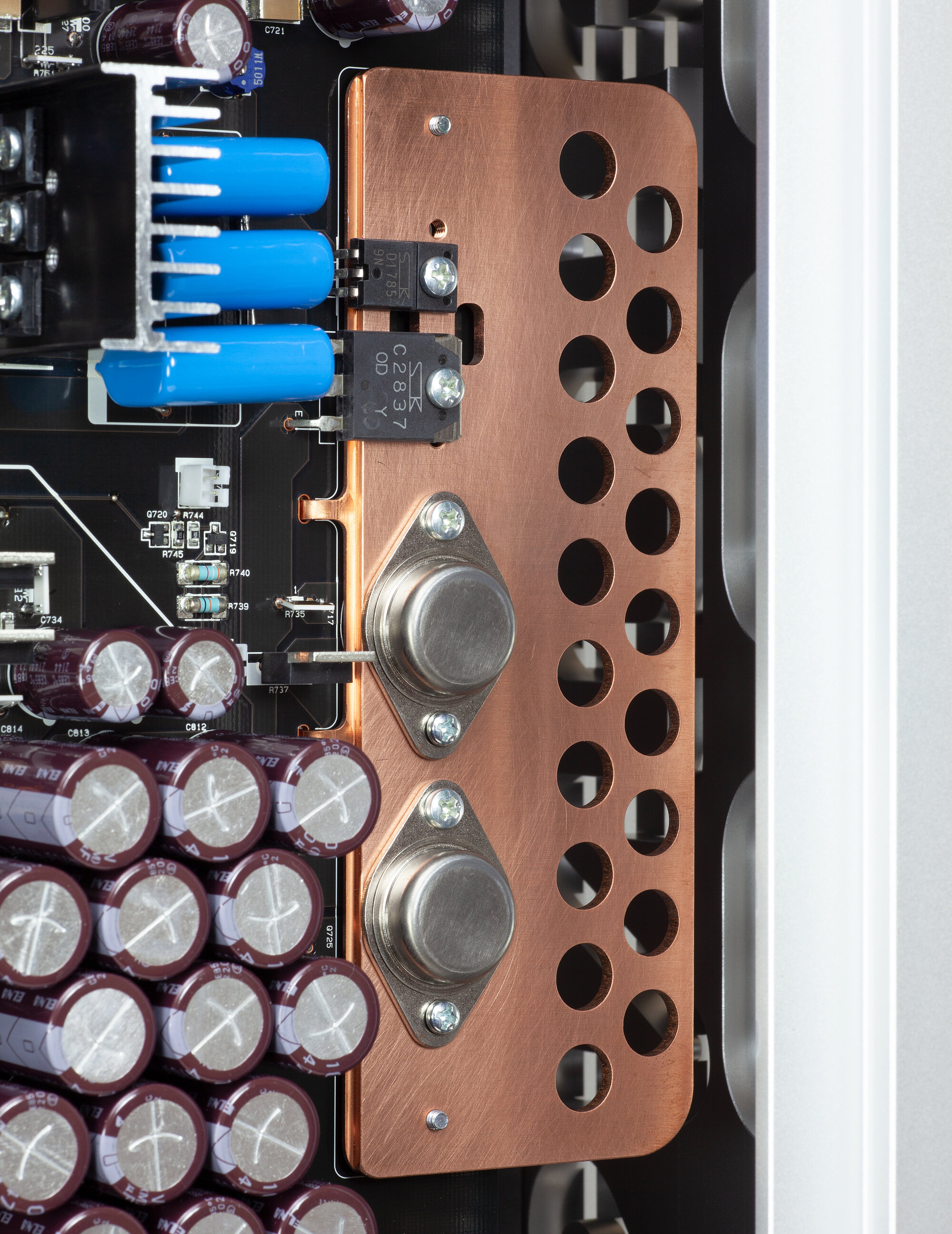

Kupfer-Kühlkörper mit integrierten Busbars
Anstelle großer Aluminiumkühlkörper nutzt der M-3X kompakte Kupferplatten – ungewöhnlich für diese Leistungsklasse. Diese dienen nicht nur zur Wärmeableitung, sondern auch als Busbars – also als stromführende Sammelschienen für die Leistungstransistoren.
Die Transistoranschlüsse werden direkt durch diese Kupferplatten mit der darunterliegenden Platine verbunden. Dadurch entfällt jegliche Verdrahtung – oft eine Schwachstelle bei klassischen TO-3-Bauformen. Auch unerwünschte Induktivitäten und Klangverluste durch Isoliermaterialien werden so vermieden.
Der Kühlkörper ist mechanisch vom Gehäuse entkoppelt – ein entscheidender Faktor für die klangliche Offenheit und Transparenz. Zusätzlich verbessert der Wegfall von Isoliermaterialien die thermische Kopplung zwischen den Transistorpaaren, was Zeitverzerrungen durch Temperaturschwankungen eliminiert.

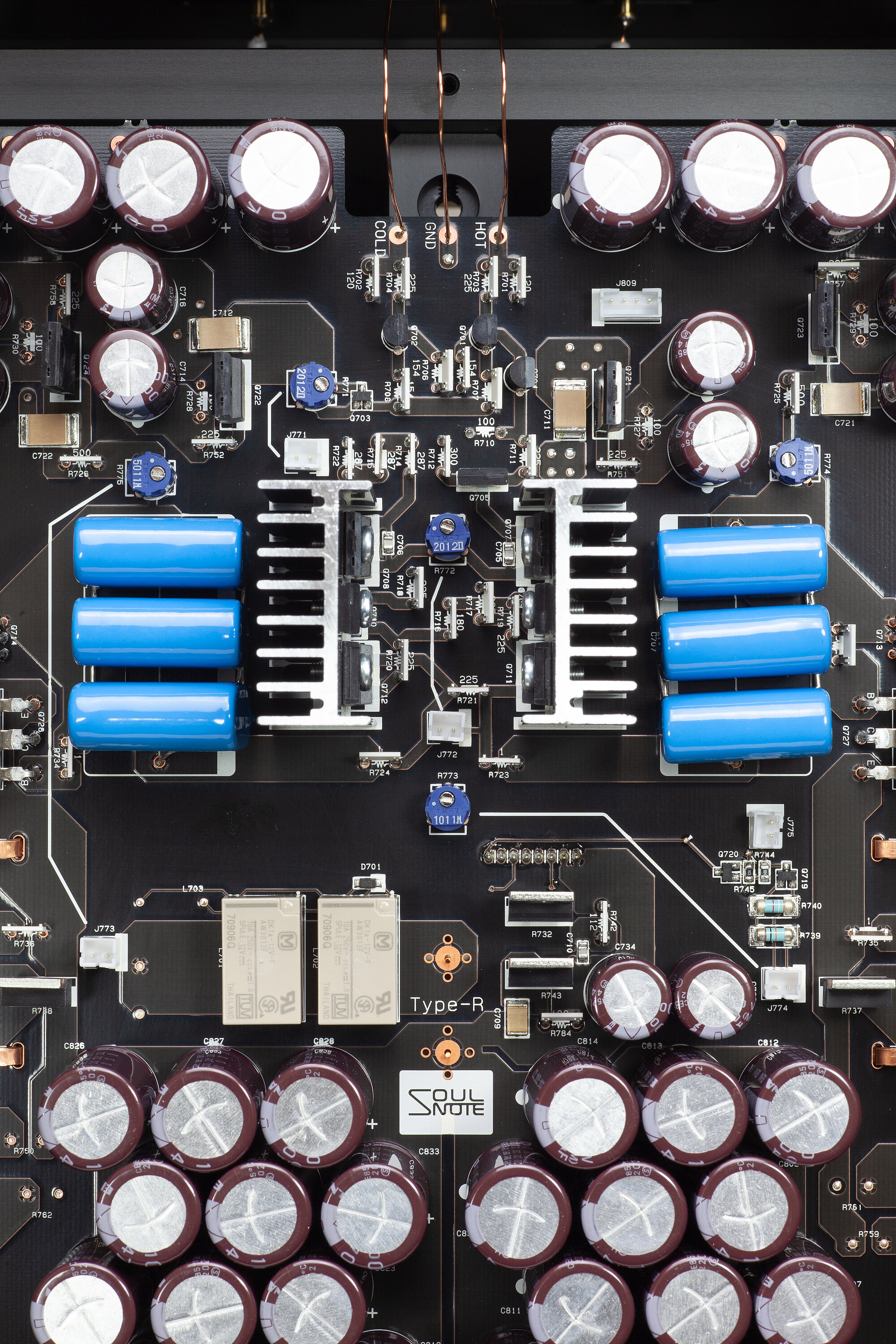

Spannungsverstärker mit Non-NFB-Type-R-Schaltung
Im Spannungsverstärker kommt eine neue, rein analoge Type-R-Schaltung ohne Gegenkopplung (Non-NFB) zum Einsatz. Die gesamte Verstärkung – vom Emitterfolger über die Spannungsverstärkung bis zur Differenzstufe – erfolgt über einen einzelnen Transistor. Die Lastimpedanz ist direkt mit Masse (GND) verbunden.
Verwendet werden lediglich vier Bipolartransistoren und zehn Widerstände – dennoch wird ein breiter Frequenzbereich mit voller Ausgangsamplitude erreicht. Das Resultat ist eine außergewöhnlich schnelle, detailreiche und natürliche Wiedergabe mit maximaler Dynamik.
Konsequent puristischer Aufbau

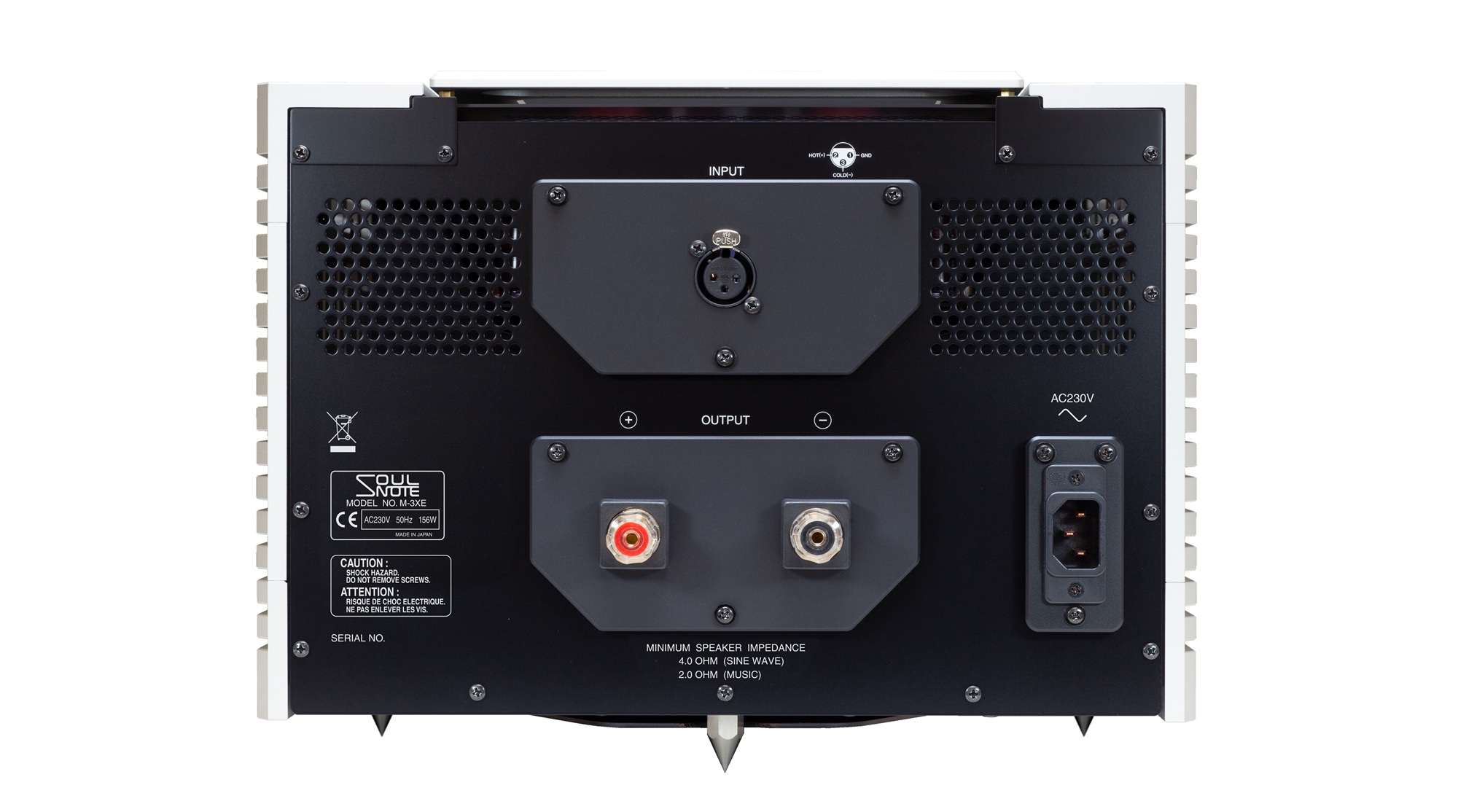

Ein XLR-Eingang, ein Paar Lautsprecheranschlüsse – keine Wahlschalter, keine Pegelsteller, keine Displays. Das Audiosignal durchläuft eine einzige Verstärkerstufe, an deren Ende die parallele Push-Pull-Endstufe steht. Der einzige Bedienpunkt: der Netzschalter.

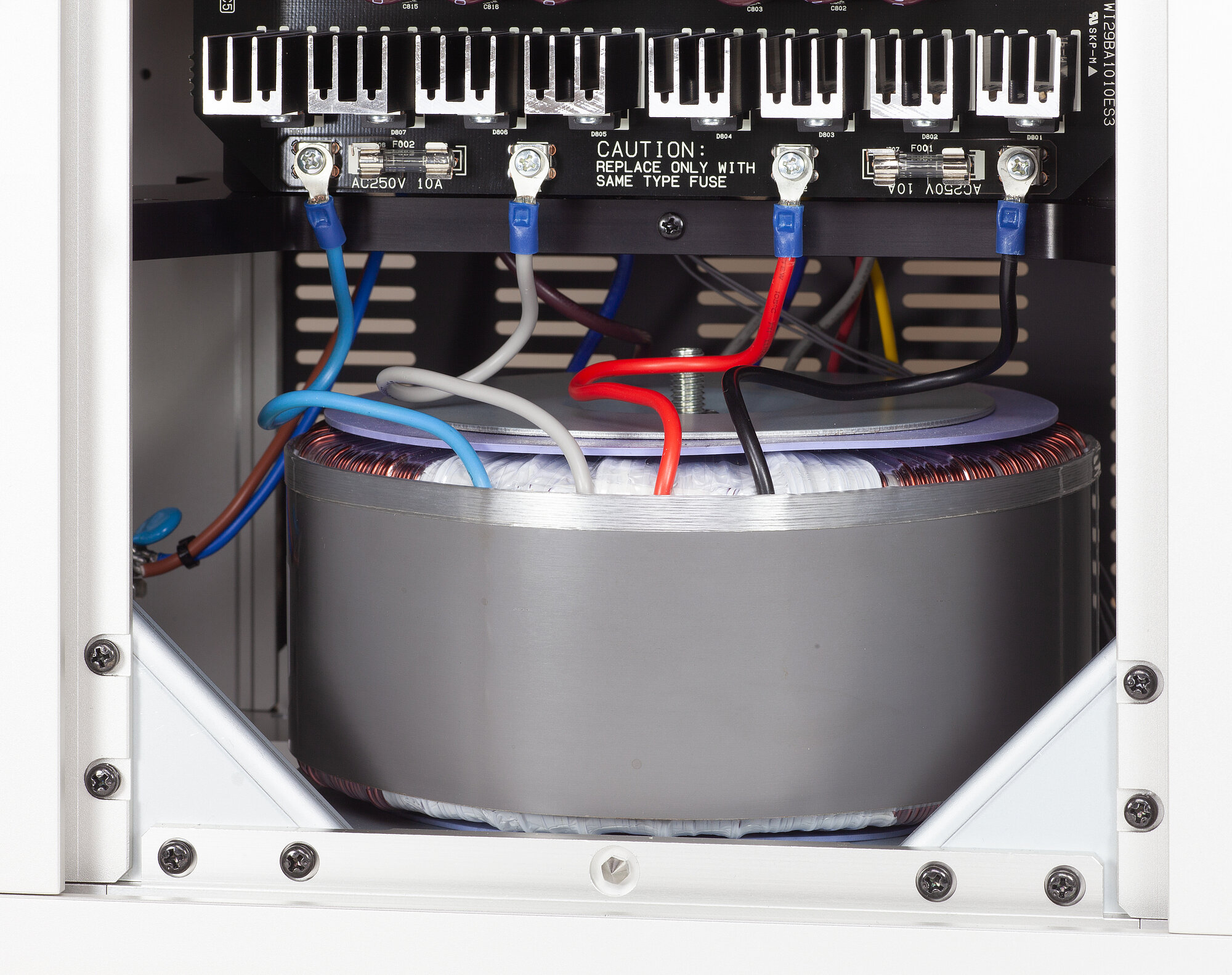

Ultra verlustarmer 1600-VA-Ringkerntransformator
Der speziell entwickelte Ringkerntrafo mit 1600 VA Leistung ist vertikal an der Frontplatte montiert, um Streufelder parallel zur Elektronik zu führen. Gelagert auf Titan-Unterlegscheiben und entkoppelt über einen Spike, bleibt der Verstärker frei von mechanischen Vibrationen.

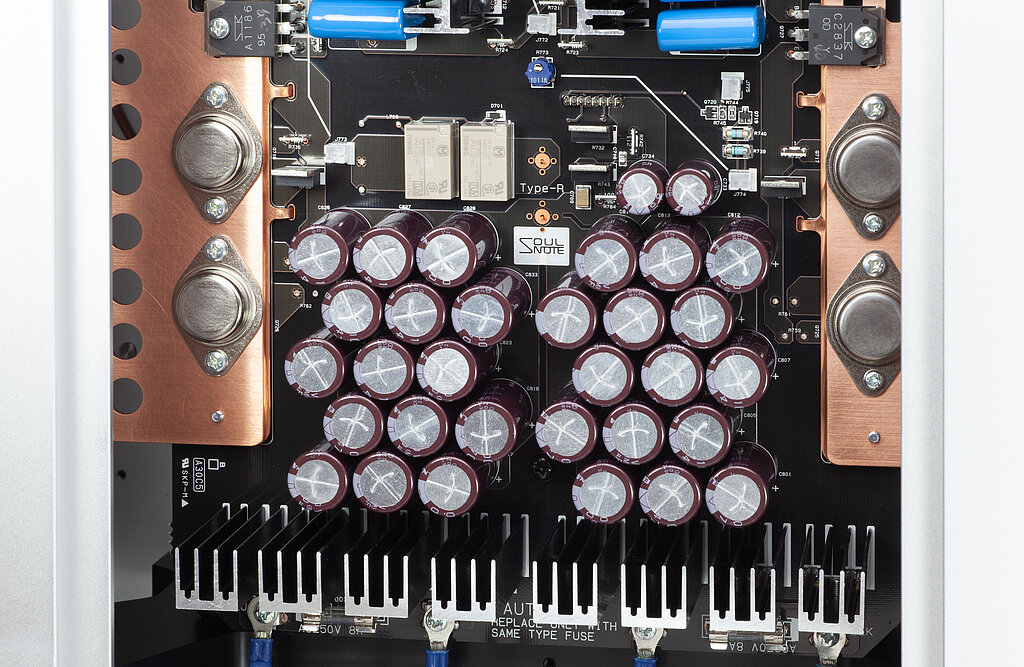

Hochgeschwindigkeits-Stromversorgung
Die Spannungsversorgung basiert auf speziell ausgewählten 470-μF-Folienkondensatoren mit hoher Impedanz – bewusst auf Schnelligkeit und Regelverhalten optimiert, statt auf maximale Kapazität.
Moderne Siliziumkarbid-Dioden (SiC) mit hoher Strombelastbarkeit gewährleisten eine stabile, leistungsstarke Versorgung – mit herausragender Reaktion auf dynamische Lastwechsel.

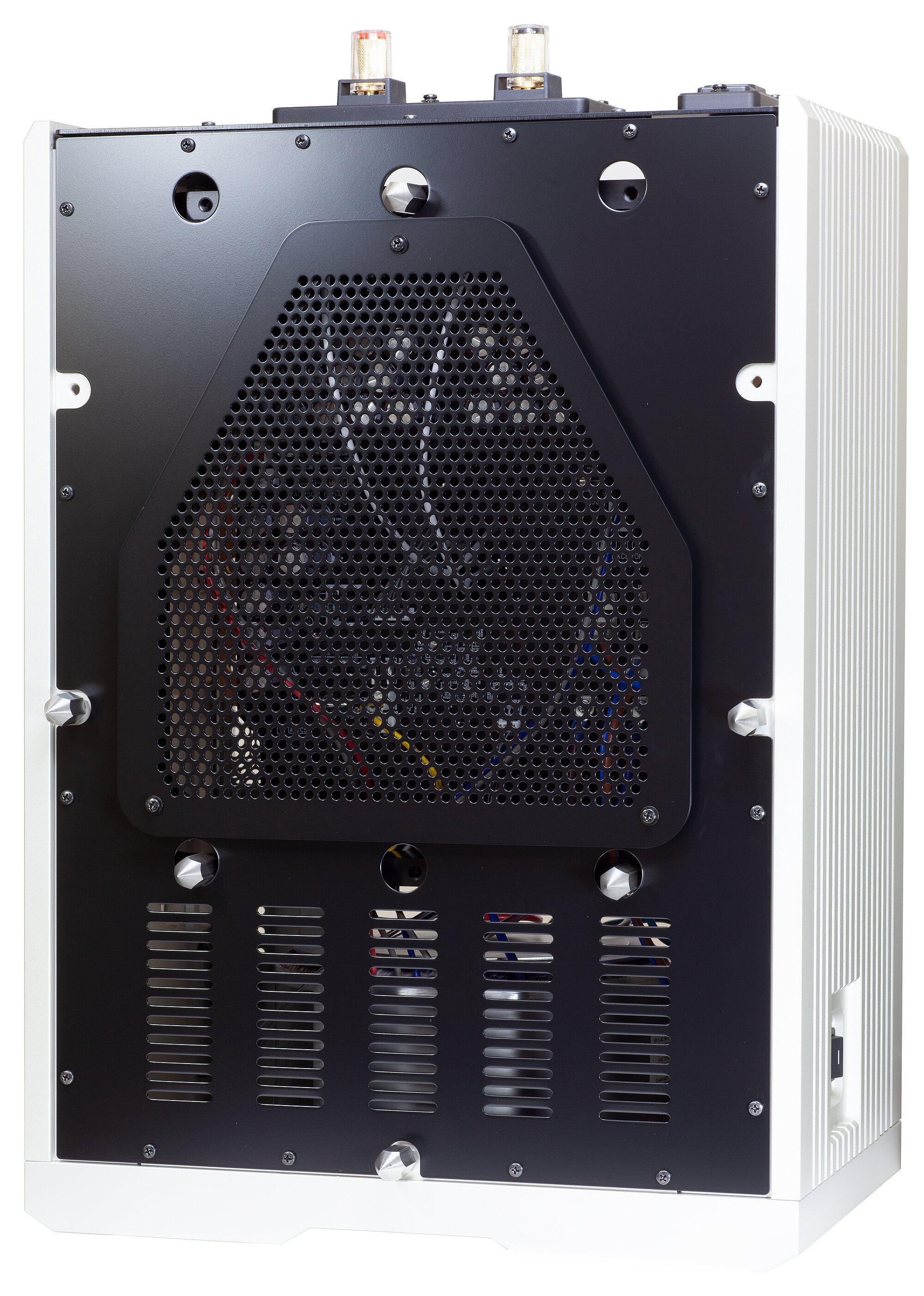

Mechanische Entkopplung von Verstärkermodul und Gehäuse
Das Verstärkermodul ist vollständig vom Hauptgehäuse getrennt. Beide Komponenten stehen auf jeweils drei Spikes – für ideale Entkopplung. Die Verbindung zwischen Trafo und Endstufe ist auf ein Minimum reduziert. Alle Komponenten sind mechanisch vom Chassis entkoppelt – selbst das Entfernen der Transportsicherung ist hörbar.
SPEZIFIKATIONEN
| Maximale Leistung | 240 W (an 2,7 Ω) |
| Gesamtoberschwingungsverzerrung | 0,1% (1W) |
| Frequenzgang | 2Hz ～ 200kHz (±1dB) |
| Eingangsempfindlichkeit / Impedanz | 2V / 25kΩ |
| Maximale Verstärkung | 22dB |
| Netzspannung | 230V AC 50Hz |
| Leistungsaufnahme | 156 W / 38 W (Leerlauf) |
| Außenabmessungen Hauptgerät | 340 × 257 × 512 mm |
| Gewicht | 31kg |
| Zubehör | Lautsprecherkabel, Spezialrack, Netzkabel, Einstellplatte |
HINWEISE ZU DIESEM PRODUKT
Schließen Sie niemals XLR-RCA-Wandlerkabel, Adapter oder ähnliche Stecker an die analogen Ausgangsanschlüsse an. Sie könnten das Gerät beschädigen.
Temperatur-Einstellungen:
Die Stromkreise in SOULNOTE Produkten basieren auf Lösungen, bei denen Klangqualität und Sicherheit an erster Stelle stehen. Funktionalität und Klangqualität verbessern sich im Allgemeinen, wenn die Transistoren bei höherer Temperatur arbeiten.
Vibrationsgeschütztes Gehäuse:
SOULNOTE Produkte legen höchsten Wert auf Klangqualität, daher sind die obere Abdeckung, das Gehäuse und andere Komponenten nicht vibrationsisoliert.
Bezüglich der Verwendung von Reinigern für elektronische Geräte und Kontaktverjüngungsprodukten auf SOULNOTE Produkten:
Handelsübliche Reiniger für elektronische Geräte und Produkte zur Kontaktauffrischung können die Harzkomponenten der SOULNOTE AC-Eingänge beschädigen. Verwenden Sie diese Art von chemischen Produkten nicht für SOULNOTE-Geräte.
